開孔尺寸92x44mm（固定式）系列
瀏覽量:
1000

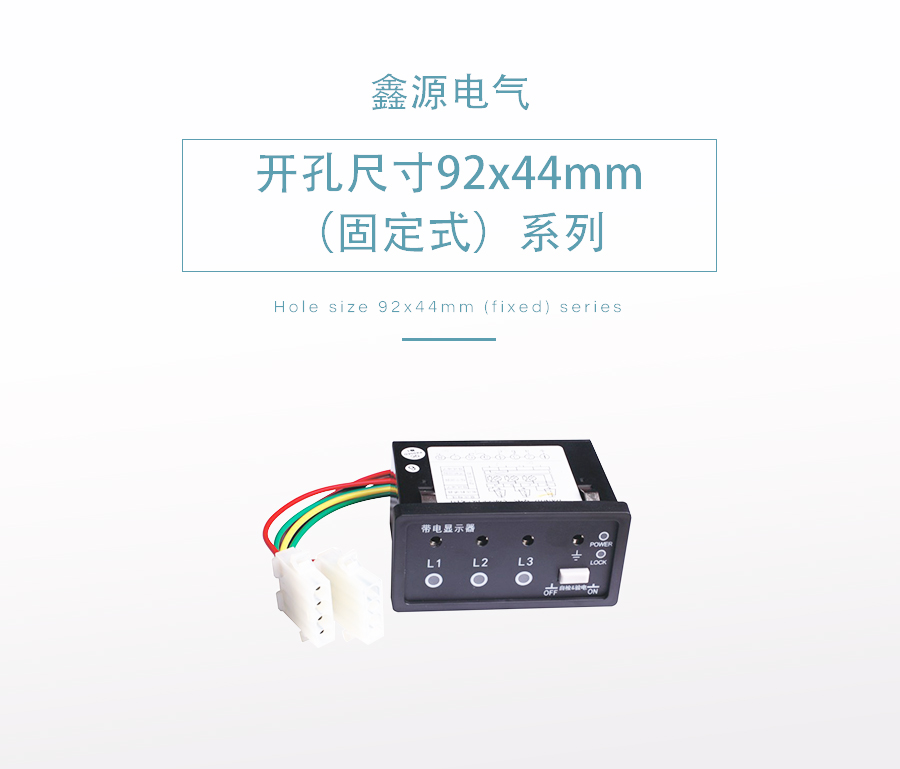

開孔尺寸92x44mm（固定式）系列

產品編號
產品描述
參數

xinyuan



帶電顯示器選型表



序號

產品型號

發光元件

閉鎖工作電源
（V）

安裝尺寸
(mm×mm)

背視接線圖

適配電
容量

備注

X-54

DXN8D-7.2～40.5/T30-X

超高亮
發光二
極管

／

92×44

（圖1）

圖2

見表一

不帶指示燈
休止開關

X-55

DXN8D-7.2～40.5/T30K-X



／









X-56

DXN8D-7.2～40.5/Q30A-X



AC/DC220V DC110V



圖3



不帶指示燈
休止開關

X-57

DXN8D-7.2～40.5/Q30KA-X













X-58

DXN8D-7.2～40.5/Q30D-X



DC24V、48V







不帶指示燈
休止開關

X-59

DXN8D-7.2～40.5/Q30KD-X













X-60

DXN8D-12/T30S-X



／



圖2

20(±3)pF

不帶指示燈
休止開關

X-61

DXN8D-12/T30SK-X



／









X-62

DXN8D-12/Q30SA-X



AC/DC220V DC110V



圖3



不帶指示燈
休止開關

X-63

DXN8D-12/Q30SKA-X













X-68

DXN8D-12/Q30SD-X



DC24V、48V







不帶指示燈
休止開關

X-69

DXN8D-12/Q30SKD-X















適配電容量表(表一)



額定線電壓等級（kV）

3.6

7.2

12

24

40.5

適配傳感器電容量（pF）

180(±15)

150(±15)

115(±15)

20(±3)

80(±10)

45(±5)

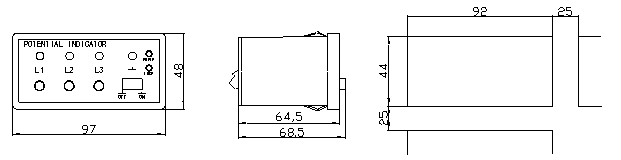

外形及安裝孔加工尺寸圖



xinyuan

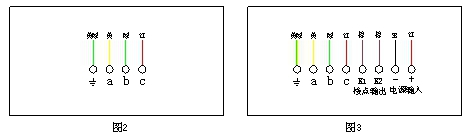

背視連接圖



xinyuan
